PM75CL1B120, модуль IGBT 1200В 75A 5 поколение L1 серия

Номенклатурный номер: 627277443
Производитель: Mitsubishi

Номенклатурный номер: 627277443

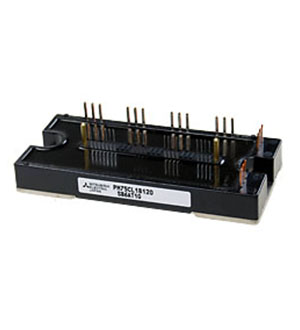

PM75CL1B120, модуль IGBT 1200В 75A 5 поколение L1 серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PM75CL1B120

Заводская упаковка: коробка по 4 шт.

Производитель MITSUBISHI
Макс.напр.к-э,В 1200
Номинальный ток одиночного тр-ра,А 75
Структура модуля 3-фазный мост
Максимальная частота модуляции,кГц 20
Мощность привода, кВт 20
все параметры
Наличие:  9 шт.
Поставка: со склада в Москве
Цены :
от 20 - 33175.19 руб.
от 14 - 33750.13 руб.
от 8 - 34325.06 руб.
от 2 - 34900.00 руб.
от 1 - 36700.00 руб.
мин.заказ 1

этот же товар с другими сроками поставки,
оптимизация цены от количества
Интеллектуальные силовые IPM модули – улучшенные гибридные силовые приборы, которые сочетают в себе быстродействие и высокий КПД IGBT транзисторов, коптимизированные управляющие драйверы и схемы защиты. Применение улучшенных токовых датчиков в схемах защиты по току и КЗ позволяет проводить непрерывный мониторинг работы устройства, тем самым повышая надежность эксплуатации. В IPM модулях имеет также и защита по температуре и по пониженному напряжению. Высокая степень интеграции IPM позволяет создавать компактные и недорогие изделия.
Сигнальный интерфейс связи с IPM модулем должен иметь гальваническую развязку. Для этого обычно применяют оптроны, хотя возможно и применение оптоволоконной связи или импульсных трансформаторов. Логика управления отрицательная, т.е. активный сигнал на входе равнее 0.

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 1.55
Номинальный ток одиночного тр-ра,А 75
Структура модуля 3-фазный мост
Тип силового модуля Интеллектуальный модуль IPM
Максимальная частота модуляции,кГц 20
Мощность привода, кВт 20
Драйвер управления встроенный
Защита по току нет
Защита от короткого замыкания есть
Защита от перегрева есть
Защита от пониженного напряжения питания есть
Максимальный ток эмиттера, А 150
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 1000
Напряжение изоляции, В 2500
Вес:1.2 кг.
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

PM75CL1B120 (datasheet)
