CM100DU-24NFH, модуль 2 IGBT 1200В 100А NFH серия

Номенклатурный номер: 654774620
Производитель: Mitsubishi

Номенклатурный номер: 654774620

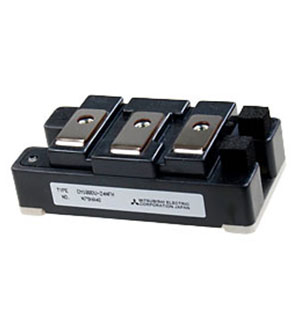

CM100DU-24NFH, модуль 2 IGBT 1200В 100А NFH серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: CM100DU-24NFH

Заводская упаковка: коробка по 4 шт.

Производитель MITSUBISHI
Макс.напр.к-э,В 1200
Номинальный ток одиночного тр-ра,А 100
Структура модуля полумост
Максимальная частота модуляции,кГц 60
Защита от перегрева нет
все параметры
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 20 - 6762.10 руб.
мин.заказ 20
NFH-серия IGBT модулей была специально разработана для высокочастотных применений до 50 кГц (обычные IGBT модули рекомендуются к применению до 15 кГц). Благодаря применению особых технологий компания Mitsubishi сумела достичь предельно низких потерь на выключение (на 20% ниже, чем у стандартной серии на 1200В). Модули также имеют отличные характеристики в резонансной режиме работы (при «мягких» переключениях). Конструкция корпуса позволило максимально снизить внутреннюю индуктивность. Также, значительно улучшены характеристики энергетического цикла.
Модули NFH серии имеют полумостовую топологию и выпускаются на напряжение 600 и 1200 В. Диапазон рабочих токов составляет от 100 до 600 А.

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 5
Номинальный ток одиночного тр-ра,А 100
Структура модуля полумост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 60
Входная емкость затвора,нФ 16
Драйвер управления VLA513
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 560
Максимальный ток эмиттера, А 200
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 6
Напряжение эмиттер-коллектор,В 5
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 100
Напряжение изоляции, В 2500
Вес:300 гр.
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

CM100DU-24NFH, модуль 2 IGBT 1200В 100А NFH серия (печатный каталог ПЛАТАН)

Силовые модули Mitsubishi

Аналоги и замены для CM100DU-24NFH

Для подбора аналогов обратитесь в службу технической поддержки.
