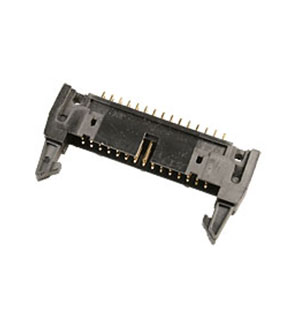

IDCC-30MS (SCM-30), вилка на плату шаг 2.54мм с защелками (119-30GSK)

Номенклатурный номер: 685
Производитель: NXU

Номенклатурный номер: 685

IDCC-30MS (SCM-30), вилка на плату шаг 2.54мм с защелками (119-30GSK) NXU

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: IDCC-30MS (SCM-30)

Заводская упаковка: - по 84 шт.

Серия	SCM/IDCC
Функциональное назначение	вилка
Способ монтажа	пайка на плату
Форма контактов	прямые
все параметры

Наличие: под заказ

Поставка: по запросу менеджеру

Цены (уточняются по запросу на почту):

от 500 - 23.58 руб.

Разъемы IDCС (вилка), шаг 2.54 мм снабжены по краям защелками, позволяющими зафиксировать его с разъемом IDC. Данная вилка с фиксатором для пайки на плату широко используется в аппаратуре для соединения устройств между собой, а также для изготовления межблочных шлейфов.
Разъемы IDCС нашли применение в компьютерной индустрии и радиоэлектронной промышленности для внутриблочных соединений.
IDCС-12M (F)S (R)
Количество контактов: 12
Вид разъема: M – вилка, F – розетка
Тип контактов: S – прямые, R – угол 90°

Технические характеристики

Серия	SCM/IDCC
Функциональное назначение	вилка
Способ монтажа	пайка на плату
Форма контактов	прямые
Шаг контактов,мм	2.54
Количество контактов	30
Материал изолятора	полибутилен
Сопротивление изолятора не менее,МОм	1000
Материал контактов	медь
Сопротивление контактов не более,Ом	0.015
Предельный ток,А	1
Предельное напряжение не менее,В	500 В в течение 1 мин.
Рабочая температура,оС	-40...105
Вес:	12 гр.

Информация о бренде

Сайт производителя: NXU
О производителе
Все товары бренда: NXU

Документация

IDCC-30MS (SCM-30), вилка на плату шаг 2.54мм с защелками (119-30GSK) (печатный каталог ПЛАТАН)

IDCC-30MS (SCM-30) (datasheet)
