CM300DU-24NFH#300G, модуль 2 IGBT 1200В 300A NFH серия

Номенклатурный номер: 694967497
Производитель: Mitsubishi

Номенклатурный номер: 694967497

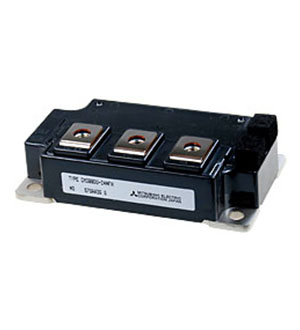

CM300DU-24NFH#300G, модуль 2 IGBT 1200В 300A NFH серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: CM300DU-24NFH#300G

Производитель MITSUBISHI
Макс.напр.к-э,В 1200
Номинальный ток одиночного тр-ра,А 300
Структура модуля полумост
Максимальная частота модуляции,кГц 60
Защита от перегрева нет
все параметры
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 20 - 19127.24 руб.
мин.заказ 20
NFH-серия IGBT модулей была специально разработана для высокочастотных применений до 50 кГц (обычные IGBT модули рекомендуются к применению до 15 кГц). Благодаря применению особых технологий компания Mitsubishi сумела достичь предельно низких потерь на выключение (на 20% ниже, чем у стандартной серии на 1200В). Модули также имеют отличные характеристики в резонансной режиме работы (при «мягких» переключениях). Конструкция корпуса позволило максимально снизить внутреннюю индуктивность. Также, значительно улучшены характеристики энергетического цикла.
Модули NFH серии имеют полумостовую топологию и выпускаются на напряжение 600 и 1200 В. Диапазон рабочих токов составляет от 100 до 600 А.

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 5
Номинальный ток одиночного тр-ра,А 300
Структура модуля полумост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 60
Входная емкость затвора,нФ 47
Драйвер управления VLA500
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 1130
Максимальный ток эмиттера, А 600
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 6
Напряжение эмиттер-коллектор,В 5
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 80
Напряжение изоляции, В 2500
Вес:400 гр.
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

CM300DU-24NFH#300G, модуль 2 IGBT 1200В 300A NFH серия (печатный каталог ПЛАТАН)

Силовые модули Mitsubishi

Аналоги и замены для CM300DU-24NFH#300G

Для подбора аналогов обратитесь в службу технической поддержки.
