PM100RSD060, модуль 7 IGBT 600В 100А 4 поколение S серия

Номенклатурный номер: 706736599
Производитель: Mitsubishi

Номенклатурный номер: 706736599

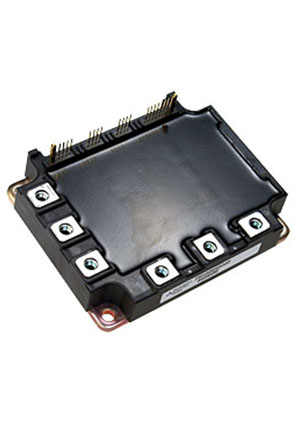

PM100RSD060, модуль 7 IGBT 600В 100А 4 поколение S серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PM100RSD060

Производитель MITSUBISHI
Макс.напр.к-э,В 600
Номинальный ток одиночного тр-ра,А 100
Структура модуля 3-фазный мост+тормозной транзистор
Максимальная частота модуляции,кГц 15
Мощность привода, кВт 11
все параметры
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 40 - 10407.24 руб.
мин.заказ 40
Интеллектуальные силовые IPM модули – улучшенные гибридные силовые приборы, которые сочетают в себе быстродействие и высокий КПД IGBT транзисторов, коптимизированные управляющие драйверы и схемы защиты. Применение улучшенных токовых датчиков в схемах защиты по току и КЗ позволяет проводить непрерывный мониторинг работы устройства, тем самым повышая надежность эксплуатации. В IPM модулях имеет также и защита по температуре и по пониженному напряжению. Высокая степень интеграции IPM позволяет создавать компактные и недорогие изделия.
Сигнальный интерфейс связи с IPM модулем должен иметь гальваническую развязку. Для этого обычно применяют оптроны, хотя возможно и применение оптоволоконной связи или импульсных трансформаторов. Логика управления отрицательная, т.е. активный сигнал на входе равнее 0.

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 600
Напряжение насыщения коллектор-эмиттер, В 1.7
Номинальный ток одиночного тр-ра,А 100
Структура модуля 3-фазный мост+тормозной транзистор
Тип силового модуля Интеллектуальный модуль IPM
Максимальная частота модуляции,кГц 15
Мощность привода, кВт 11
Драйвер управления встроенный
Защита по току есть
Защита от короткого замыкания есть
Защита от перегрева есть
Защита от пониженного напряжения питания есть
Максимальная рассеиваимая мощность,Вт 328
Максимальный ток эмиттера, А 200
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 1200
Напряжение изоляции, В 2500
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

PM100RSD060, модуль 7 IGBT 600В 100А 4 поколение S серия (печатный каталог ПЛАТАН)

Поиск документации на PM100RSD060

Силовые модули Mitsubishi

Аналоги и замены для PM100RSD060

Для подбора аналогов обратитесь в службу технической поддержки.
