PM300CVA060, модуль 6 IGBT 600В 300A 3 поколение В серия

Номенклатурный номер: 768133310
Производитель: Mitsubishi

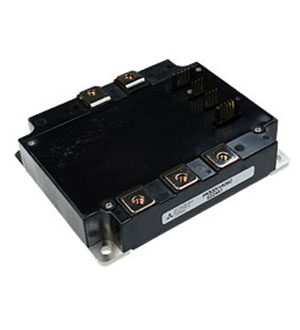

PM300CVA060, модуль 6 IGBT 600В 300A 3 поколение В серия Mitsubishi
Mitsubishi Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 768133310
Артикул: PM300CVA060
Производитель: Mitsubishi

Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 20 - 23249.95 руб.
мин.заказ 20

Описание

Интеллектуальные силовые IPM модули – улучшенные гибридные силовые приборы, которые сочетают в себе быстродействие и высокий КПД IGBT транзисторов, коптимизированные управляющие драйверы и схемы защиты. Применение улучшенных токовых датчиков в схемах защиты по току и КЗ позволяет проводить непрерывный мониторинг работы устройства, тем самым повышая надежность эксплуатации. В IPM модулях имеет также и защита по температуре и по пониженному напряжению. Высокая степень интеграции IPM позволяет создавать компактные и недорогие изделия.
Сигнальный интерфейс связи с IPM модулем должен иметь гальваническую развязку. Для этого обычно применяют оптроны, хотя возможно и применение оптоволоконной связи или импульсных трансформаторов. Логика управления отрицательная, т.е. активный сигнал на входе равнее 0.

Технические
характеристики

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 600
Напряжение насыщения коллектор-эмиттер, В 2.35
Номинальный ток одиночного тр-ра,А 300
Структура модуля 3-фазный мост
Тип силового модуля Интеллектуальный модуль IPM
Максимальная частота модуляции,кГц 20
Мощность привода, кВт 55
Драйвер управления встроенный
Защита по току есть
Защита от короткого замыкания есть
Защита от перегрева есть
Защита от пониженного напряжения питания есть
Максимальная рассеиваимая мощность,Вт 668
Максимальный ток эмиттера, А 600
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 1400
Напряжение изоляции, В 2500
Вес:1 кг.

Документация

PM300CVA060, модуль 6 IGBT 600В 300A 3 поколение В серия (печатный каталог ПЛАТАН)

Поиск документации на PM300CVA060

Силовые модули Mitsubishi

Сайт производителя: Mitsubishi
