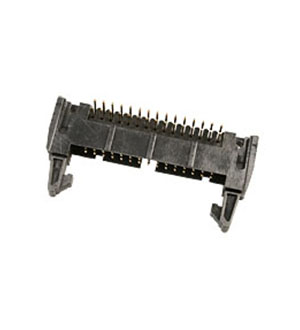

IDCC-30MR (SCM-30R), вилка на плату шаг 2.54мм угловая с защелками (119-30GRK)

Номенклатурный номер: 8124
Производитель: NXU

Номенклатурный номер: 8124

IDCC-30MR (SCM-30R), вилка на плату шаг 2.54мм угловая с защелками (119-30GRK) NXU

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: IDCC-30MR (SCM-30R)

Производитель	NXU
Серия	SCM/IDCC
Функциональное назначение	вилка
Способ монтажа	пайка на плату
Форма контактов	угол 90о
все параметры

Наличие: под заказ

Поставка: по запросу менеджеру

Цены (уточняются по запросу на почту):

от 500 - 27.20 руб.

Разъемы IDCС (вилка), шаг 2.54 мм снабжены по краям защелками, позволяющими зафиксировать его с разъемом IDC. Данная вилка с фиксатором для пайки на плату широко используется в аппаратуре для соединения устройств между собой, а также для изготовления межблочных шлейфов.
Разъемы IDCС нашли применение в компьютерной индустрии и радиоэлектронной промышленности для внутриблочных соединений.
IDCС-12M (F)S (R)
Количество контактов: 12
Вид разъема: M – вилка, F – розетка
Тип контактов: S – прямые, R – угол 90°

Технические характеристики

Производитель	NXU
Серия	SCM/IDCC
Функциональное назначение	вилка
Способ монтажа	пайка на плату
Форма контактов	угол 90о
Шаг контактов,мм	2.54
Количество контактов	30
Материал изолятора	полибутилен
Сопротивление изолятора не менее,МОм	1000
Материал контактов	медь
Сопротивление контактов не более,Ом	0.015
Предельный ток,А	1
Предельное напряжение не менее,В	500 В в течение 1 мин.
Рабочая температура,оС	-40.00...105.00
Вес:	12 гр.

Информация о бренде

Сайт производителя: NXU
О производителе
Все товары бренда: NXU

Документация

IDCC-30MR (SCM-30R), вилка на плату шаг 2.54мм угловая с защелками (119-30GRK) (печатный каталог ПЛАТАН)

IDCC-30MR (SCM-30R) (datasheet)
