CM400DU-24NFH, модуль 2 IGBT 1200В 400A 50кГц NFH серия

Номенклатурный номер: 836512344
Производитель: Mitsubishi

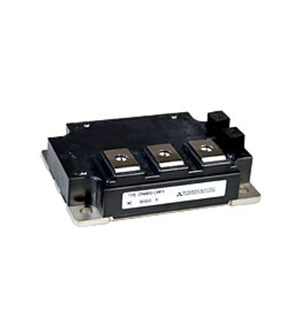

CM400DU-24NFH, модуль 2 IGBT 1200В 400A 50кГц NFH серия Mitsubishi
Mitsubishi Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 836512344
Артикул: CM400DU-24NFH
Производитель: Mitsubishi
Заводская упаковка: коробка по 4 шт.

CM400DU-24NFH (datasheet)

Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 20 - 28658.10 руб.
мин.заказ 20

Описание

NFH-серия IGBT модулей была специально разработана для высокочастотных применений до 50 кГц (обычные IGBT модули рекомендуются к применению до 15 кГц). Благодаря применению особых технологий компания Mitsubishi сумела достичь предельно низких потерь на выключение (на 20% ниже, чем у стандартной серии на 1200В). Модули также имеют отличные характеристики в резонансной режиме работы (при «мягких» переключениях). Конструкция корпуса позволило максимально снизить внутреннюю индуктивность. Также, значительно улучшены характеристики энергетического цикла.
Модули NFH серии имеют полумостовую топологию и выпускаются на напряжение 600 и 1200 В. Диапазон рабочих токов составляет от 100 до 600 А.

Технические
характеристики

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 5
Номинальный ток одиночного тр-ра,А 400
Структура модуля полумост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 60
Входная емкость затвора,нФ 63
Драйвер управления VLA500
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 1040
Максимальный ток эмиттера, А 800
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 6
Напряжение эмиттер-коллектор,В 5
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 100
Напряжение изоляции, В 2500
Вес:580 гр.

Документация

CM400DU-24NFH, модуль 2 IGBT 1200В 400A 50кГц NFH серия (печатный каталог ПЛАТАН)

CM400DU-24NFH (datasheet)

Силовые модули Mitsubishi

Сайт производителя: Mitsubishi
