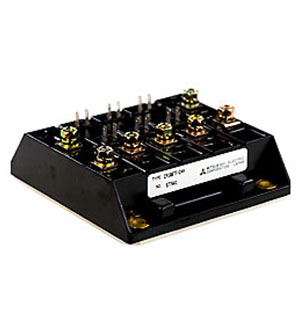

CM100TF-24H, модуль 6 IGBT 1200В 100A 3 поколение H серия

Номенклатурный номер: 857836330
Производитель: Mitsubishi

Номенклатурный номер: 857836330

CM100TF-24H, модуль 6 IGBT 1200В 100A 3 поколение H серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: CM100TF-24H

Производитель MITSUBISHI
Макс.напр.к-э,В 1200
Номинальный ток одиночного тр-ра,А 100
Структура модуля 3-фазный мост
Максимальная частота модуляции,кГц 25
Защита от перегрева нет
все параметры
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 30 - 16581.80 руб.
мин.заказ 30
CM100TF-24H, модуль 6 IGBT 1200В 100A 3 поколение H серия

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 2.5
Номинальный ток одиночного тр-ра,А 100
Структура модуля 3-фазный мост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 25
Входная емкость затвора,нФ 20
Драйвер управления внешний
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 780
Максимальный ток эмиттера, А 200
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 6
Напряжение эмиттер-коллектор,В 2.25
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 350
Напряжение изоляции, В 2500
Вес:830 гр.
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

CM100TF-24H, модуль 6 IGBT 1200В 100A 3 поколение H серия (печатный каталог ПЛАТАН)

Поиск документации на CM100TF-24H

Силовые модули Mitsubishi

Аналоги и замены для CM100TF-24H

Для подбора аналогов обратитесь в службу технической поддержки.
