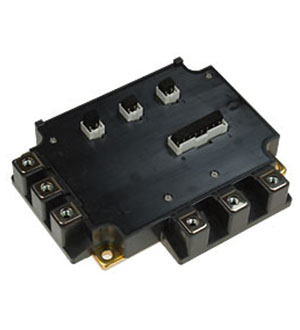

CM200RL-24NF, модуль 7 IGBT 1200В 200А 5 поколение NF серия

CM200RL-24NF, модуль 7 IGBT 1200В 200А 5 поколение NF серия
CM200RL-24NF, модуль 7 IGBT 1200В 200А 5 поколение NF серия Mitsubishi



CM200RL-24NF, модуль 7 IGBT 1200В 200А 5 поколение NF серия Mitsubishi

Mitsubishi

Информация для заказа

Номенклатурный номер 870052186
Производитель: Mitsubishi

Характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 1200
Напряжение насыщения коллектор-эмиттер, В 2.1
Номинальный ток одиночного тр-ра,А 200
Структура модуля 3-фазный мост+тормозной транзистор
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 20
Входная емкость затвора,нФ 35
Драйвер управления VLA504
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 1160
Максимальный ток эмиттера, А 400
Напряжение изоляции, В 2500

Показать весь текст

Цены для CM200RL-24NF на

 шт
Наименование Цены, руб. с НДС Мин.заказ Цена Наличие Условие
поставки
Сумма,
руб.
   CM200RL-24NF, модуль 7 IGBT 1200В 200А 5 поколение NF серия
Mitsubishi
870052186
от 20 - 14501.28
от 14 - 14534.19
от 8 - 14567.09
от 2 - 14600.00
от 1 - 14800.00
1 14800.00
руб./шт
 17 шт.
со склада 14800.00
 шт.

Цены указаны с НДС со склада в Москве, наличие указано на 18.05.2021 21:01


Документация на CM200RL-24NF (datasheet)

Силовые модули Mitsubishi

Обзор продукции: IGBT модули

Сайт производителя: Mitsubishi

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Описание

IGBT модули серии NF представляют 5-ое поколение модулей Mitsubishi. Они предназначены для высоковольтной коммутации в составе силовых приводов асинхронных двигателей и высокочастотных преобразователей. Применяемые для их создания усовершенствованные технологии позволяют получить низкие напряжения насыщения и высокую скорость переключения, необходимые для функционирования на частотах до 20 кГц.
5-ое поколение модулей представляет синтез двух передовых технологий: технологии изготовления кристалла CSTBT и LPT пластины.

Отличительные особенности NF-модулей:
- повышенная стойкость к короткому замыканию,
- малая емкость затвора,
- низкое напряжение насыщения коллектор-эмиттер,
- стандартный корпус (аналог популярной H-серии),
- устойчивость к коротким замыканиям,
- улучшенная теплопроводность подложки из AlN,
- внутренняя индуктивность снижена в два раза по сравнению с H-серией.

Область применения:
- Инверторы
- Системы вторичного электропитания
- Производство электроэнергии; ветро и солнечные электростанции.
- Электросварочное оборудование
- Системы электроприводов

'

Посмотреть еще
