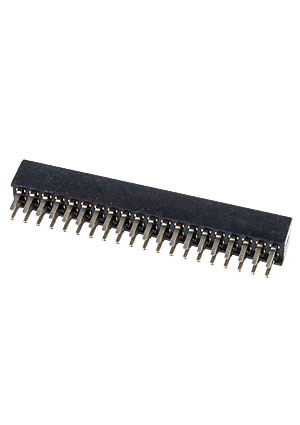

PBD1.27-40, гнездо на плату шаг 1.27мм 2x20 прямое расстояние между рядами 1.27мм (115-D-40G)

Номенклатурный номер: 961242646
Производитель: NXU

PBD1.27-40, гнездо на плату шаг 1.27мм 2x20 прямое расстояние между рядами 1.27мм (115-D-40G) NXU
Изображения и чертеж служат только для ознакомления, см. техническую документацию
Информация для заказа
Номенклатурный номер: 961242646
Артикул: PBD1.27-40
Производитель: NXU
PBD1.27-40 (datasheet)
Наличие:  634 шт.
Поставка: со склада в Москве
Цены :
от 250 - 53.63 руб.
от 175 - 56.02 руб.
от 100 - 58.41 руб.
от 25 - 60.80 руб.
от 5 - 90.00 руб.
мин.заказ 5

Описание

Разъемы PBD представляют из себя двухрядные гнезда со штыревыми выводами, которые устанавливаются на плату с шагом: 2.54, 2, 1.27 мм. Штыревые разъемы могут монтироваться относительно платы: вертикально (PBD) и под прямым углом (PBD-R). Разъемы PBD, PBD-R применяются для межплатных соединений типа плата-плата совместно со штыревыми соединителями соответствующего шага. Сечение контакта штыревого соединителя имеет форму квадрата. Изолятор выполнен из полистирола, усиленного стекловолокном UL–94V–O.
Разъемы штыревые и межплатные могут иметь следующее количество контактов:
– с шагом 2,54 мм, PBD (R) от 2 до 80 контактов
– с шагом 2,00 мм, PBD2 (R) от 4до 80 контактов)
– с шагом 1,27 мм, PBD1.27 (S)от 4 до 80

Технические
характеристики

Технические характеристики

Серия PBD
Производитель NXU
Функциональное назначение гнездо на плату
Количество рядов 2
Форма контактов прямые
Шаг контактов,мм 1.27
Количество контактов 40
Материал изолятора полимер усиленный стекловолокном
Сопротивление изолятора не менее, МОм 500
Материал контактов фосфористая бронза
Покрытие контактов гальваническое золото 0.5 мкм
Сопротивление контактов не более,Ом 0.01
Рабочий ток,А 1
Предельное напряжение не менее,В 1500 В перем.тока в течение 1 мин.
Рабочее напряжение,В 500
Рабочая температура,оС -25...105
Вес:5 гр.

Документация

PBD1.27-40 (datasheet)

Сайт производителя: NXU
