Микроконтроллеры серии CH32F1

Китайский производитель микроконтроллеров WCH воспользовался ситуацией с дефицитом на рынке и нарастил объемы производства популярной серии 32F103 на ARM ядре. Основное преимущество использования чипов от данного производителя - это полное совпадение параметров с аналогичными чипами от STM, GigaDevice, использование Pin-to-Pin и привлекательная цена для рынка РФ.

1. Обзор

CH32F1 является MCU общего назначения на основе 32-битного ARM Cortex-M3.

2. Технические характеристики

• ARM-Cortex-M3 ядро
• 72 МГц максимальная частота ядра
• 20 КБ объем оперативной памяти SRAM
• 64 КБ CodeFlash
• Напряжение питания: 2,7 V-5,5 V. GPIO синхронное напряжение питания
• Режимы низкой мощности: Режим сна/остановки/ожидания
• Сброс включения/выключения питания (POR/PDR)
• Программируемый детектор напряжения (PVD)
• 12-разрядный ADC
• 16-канальный TouchKey обнаружения (CH32F103R8T6)
• 10-канальный TouchKey обнаружения (CH32F103C8T6)
• 12-АЦП/ЦАП
• USB2.0 FS интерфейс с функцией (full-speed and low-speed)
• USB2.0 FS HOST интерфейс с функцией (full-speed and low-speed)
• 1 CAN interface (2.0B active)
• 2 I2C interfaces (support SMBus/PMBus)
• 3 3 USART interfaces (поддержка ISO7816 interface
• LIN, IrDA interface and modem control)
• 2 SPI interfaces (support Master and Slave modes)
• 51 портов ввода/вывода, (CH32F103R8T6)
• 37 портов ввода/вывода, (CH32F103C8T6)
• Последовательный однопроводной интерфейс отладки (SWD)

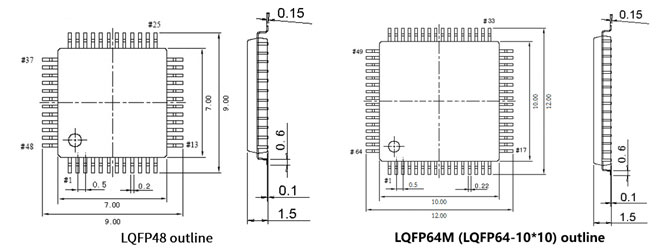

• Корпуса: LQFP64M, LQFP48

3. Сравнение
