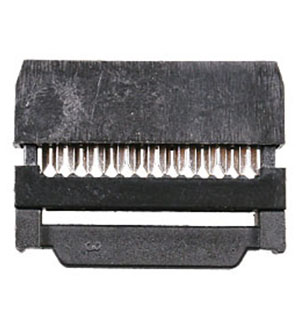

IDC-14F, гнездо на шлейф шаг 2.54мм (110-14TAK)

Номенклатурный номер: 23129
Производитель: NXU

Номенклатурный номер: 23129

IDC-14F, гнездо на шлейф шаг 2.54мм (110-14TAK) NXU

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: IDC-14F

Заводская упаковка: на поддоне по 130 шт.

Производитель	NXU
Серия	BH/IDC
Функциональное назначение	розетка
Способ монтажа	наколка на плоский кабель
Форма контактов	прямые
все параметры

Наличие: 6479 шт. (в резерве 400)

со склада в Москве

Цены :

от 1000 - 4.32 руб.
от 700 - 4.61 руб.
от 400 - 4.89 руб.
от 100 - 5.18 руб.
от 20 - 9.00 руб.

Разъемы IDC (Insulation–Displacement Connector– разъем , смещающий изоляцию) получили название от способа присоединения кабеля. Такой способ называется прокалыванием. Контакты разъема (имеющие форму “ласточкин хвост”), прокалывая изоляцию провода, обеспечивают контакт с ним. При прокалывании провода происходит его деформация, обеспечивающая надежный контакт с низким сопротивлением. Для монтажа этих разъемов применяется специальный инструмент.
В комплекте разъема IDC может находиться защелка, которая предназначена для дополнительной фиксации плоского кабеля (шлейфа) в разъеме.
Разъемы IDC и их ответные части могут иметь специальный ключ, исключающий возможность неправильного соединения, что вместе с их невысокой стоимостью и быстротой монтажа, делает их применение целесообразным.
Разъемы IDC на плоский кабель (шлейф) нашли применение в компьютерной индустрии и радиоэлектронной промышленности для внутриблочных соединений.

Технические характеристики

Производитель	NXU
Серия	BH/IDC
Функциональное назначение	розетка
Способ монтажа	наколка на плоский кабель
Форма контактов	прямые
Шаг контактов,мм	2.54
Количество контактов	14
Материал изолятора	полибутилен
Сопротивление изолятора не менее,МОм	1000
Материал контактов	медь
Покрытие контактов	напыление золотом
Сопротивление контактов не более,Ом	0.015
Предельный ток,А	1
Предельное напряжение не менее,В	500 В в течение 1 мин.
Рабочая температура,оС	-40...105
Вес:	2 гр.

Информация о бренде

Сайт производителя: NXU
О производителе
Все товары бренда: NXU

Документация

IDC-14F, гнездо на шлейф шаг 2.54мм (110-14TAK) (печатный каталог ПЛАТАН)

IDC-14F (datasheet)
