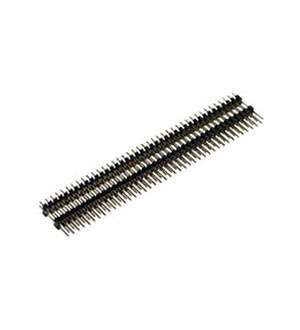

PLHD-80 3.0x6.0, межплатный соединитель 2.54мм 2х40 3.0x6.0мм (112-DSD80G-2)

Номенклатурный номер: 265846736
Производитель: NXU

Номенклатурный номер: 265846736

PLHD-80 3.0x6.0, межплатный соединитель 2.54мм 2х40 3.0x6.0мм (112-DSD80G-2) NXU

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PLHD-80 3.0x6.0

Заводская упаковка: - по 50 шт.

Производитель	NXU
Функциональное назначение	вилка на плату
Шаг контактов,мм	2.54
Количество контактов	80
все параметры

Наличие: 901 шт.

со склада в Москве

Цены :

от 250 - 68.86 руб.
от 175 - 72.94 руб.
от 100 - 77.02 руб.
от 25 - 81.10 руб.
от 1 - 130.00 руб.

ЦЕНА СНИЖЕНА

Штыревые соединители PLHD представляют собой совокупность штырей, расположенных в несколько рядов, которые устанавливаются на плату с шагом: 2.54 мм.
Разъемы PLHD применяются для межплатных соединений типа плата-плата совместно со штыревыми соединителями соответствующего шага. Сечение контакта штыревого соединителя имеет форму квадрата. Изолятор выполнен из полистирола, усиленного стекловолокном.
Штыревые соединители применяются для межплатных соединений, для соединений типа плата–кабель и для задания определенной конфигурации (совместно с джамперами) в компьютерной индустрии и радиоэлектронной промышленности.

Технические характеристики

Производитель	NXU
Серия	PLHD
Функциональное назначение	вилка на плату
Количество рядов	2
Форма контактов	прямые
Шаг контактов,мм	2.54
Количество контактов	80
Материал изолятора	полимер усиленный стекловолокном
Сопротивление изолятора не менее, МОм	500
Материал контактов	фосфористая бронза
Покрытие контактов	гальваническое золото 0.5 мкм
Сопротивление контактов не более,Ом	0.01
Рабочий ток,А	1
Предельное напряжение не менее,В	1500 В перем.тока в течение 1 мин.
Рабочее напряжение,В	500
Рабочая температура,оС	-25...105
Вес:	9 гр.

Информация о бренде

Сайт производителя: NXU
О производителе
Все товары бренда: NXU

Документация

PLHD-80 3.0x6.0, межплатный соединитель 2.54мм 2х40 3.0x6.0мм (112-DSD80G-2) (печатный каталог ПЛАТАН)

PLHD-80 3.0x6.0 (datasheet)
