PLD-80R, тип2 вилка штыревая 2.54мм 2x40 угловая 13x8мм (112-A-DRV80G)

Номенклатурный номер: 46092
Производитель: NXU

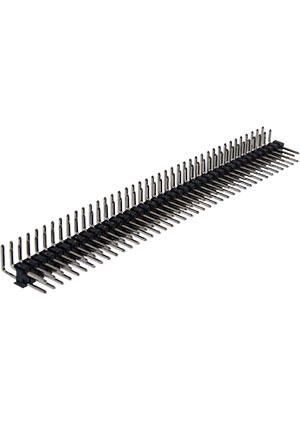

PLD-80R, тип2 вилка штыревая 2.54мм 2x40 угловая 13x8мм (112-A-DRV80G) NXU

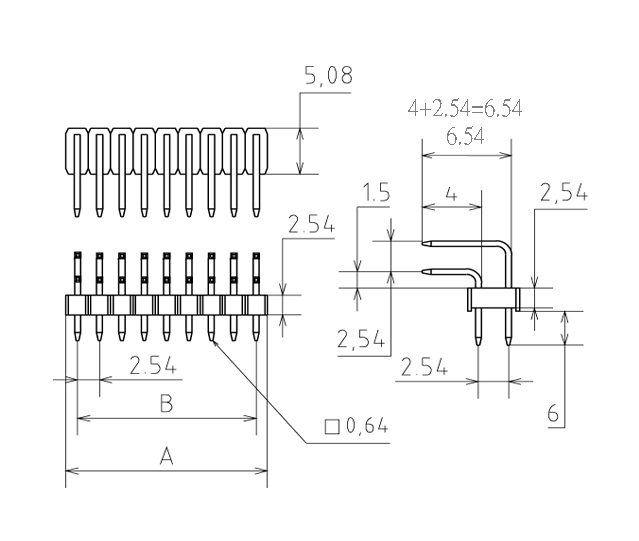

Изображения и чертеж служат только для ознакомления, см. техническую документацию
Информация для заказа
Номенклатурный номер: 46092
Артикул: PLD-80R
Производитель: NXU
Заводская упаковка: - по 100 шт.
PLD-80R (datasheet)
Наличие:  11367 шт.
Поставка: со склада в Москве
Цены :
от 500 - 23.71 руб.
от 350 - 25.31 руб.
от 200 - 26.90 руб.
от 50 - 28.50 руб.
от 20 - 42.00 руб.
мин.заказ 20

Описание

Штыревые соединители PLD представляют собой совокупность штырей, расположенных в несколько рядов, которые устанавливаются на плату с шагом: 2.54 мм.
Разъемы штыревые могут монтироваться относительно платы: вертикально (PLD) и под прямым углом (PLD-R). Разъемы PLD, PLD-R применяются для межплатных соединений типа плата-плата совместно со штыревыми соединителями соответствующего шага. Сечение контакта штыревого соединителя имеет форму квадрата. Изолятор выполнен из полистирола, усиленного стекловолокном.
Штыревые соединители применяются для межплатных соединений, для соединений типа плата–кабель и для задания определенной конфигурации (совместно с джамперами) в компьютерной индустрии и радиоэлектронной промышленности.

Технические
характеристики

Технические характеристики

Серия PLD
Производитель NXU
Функциональное назначение вилка на плату
Количество рядов 2
Форма контактов угол 90о
Шаг контактов,мм 2.54
Количество контактов 80
Материал изолятора полимер усиленный стекловолокном
Сопротивление изолятора не менее, МОм 500
Материал контактов фосфористая бронза
Покрытие контактов гальваническое золото 0.5 мкм
Сопротивление контактов не более,Ом 0.01
Рабочий ток,А 1
Предельное напряжение не менее,В 1500 В перем.тока в течение 1 мин.
Рабочее напряжение,В 500
Рабочая температура,оС -25...105
Вес:5 гр.

Документация

PLD-80R, тип2 вилка штыревая 2.54мм 2x40 угловая 13x8мм (112-A-DRV80G) (печатный каталог ПЛАТАН)

PLD-80R (datasheet)

Сайт производителя: NXU
