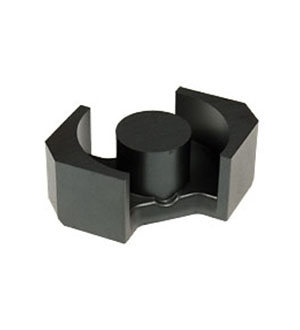

B65807CR26, B65807C0000R026, 2*феррит N26 RM6

Номенклатурный номер: 318916228
Производитель: TDK EPCOS

Номенклатурный номер: 318916228

B65807CR26, B65807C0000R026, 2*феррит N26 RM6 TDK EPCOS

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: B65807CR26

Заводская упаковка: - по 500 шт.

Производитель	TDK EPCOS
Компонент набора	ромбический
Тип	RM6
все параметры

Наличие: 598 шт.

Поставка: со склада в Москве

Цены :

от 100 - 82.00 руб.
от 70 - 83.00 руб.
от 40 - 84.00 руб.
от 10 - 85.00 руб.

Сердечники серии RM (Rectangular Module – прямоугольный модуль) выпускаются в 8 типоразмерах в стандартном и низкопрофильном исполнении. Данная серия сердечников отличается компактностью и модульностью конструкции трансформаторов. Маркировка RM6 указывает на то, что сердечник с каркасом займут на печатной плате площадь 6х6 квадратов со стороной 2,54 мм.

Сердечники серии RM хорошо подходят для разработки:
- высокостабильных индуктивностей с высокой добротностью (марки ферритов N48, M33, K1)
- портативных трансформаторов и дросселей для источников питания в силовой электронике (диапазон частот до 500 кГц), ферриты марки T38, N30, T66, T57
- малогабаритных согласующих трансформаторов

Пример системы обозначения для сердечника B65813-J400-A87:
B65813 — код типоразмера ферритового сердечника RM10
J400 — величина зазора отобрана для обеспечения AL=400 нГн
A87 — материал сердечника N87. Величина разброса по AL составляет 3%
A, C, D — отверстие по центральному керну для использования подстроечного сердечника
F, N — пластмассовая втулка для подстроечника
E, J — без отверстия в центральном керне
P — низкопрофильная конструкция

Технические характеристики

Информация о бренде

Сайт производителя: TDK EPCOS
Все товары бренда: TDK EPCOS

Документация

B65807CR26, B65807C0000R026, 2*феррит N26 RM6 (печатный каталог ПЛАТАН)

Аналоги и замены для B65807CR26 сравнить все

Фото	Наименование	Наличие	Цена
	B65807JY42, B65807J0000Y042, 2*феррит T42 RM6 TDK EPCOS	под заказ	от 162.64 руб./шт от 50 шт
	B65807PR49, комплект 2 феррита N49 LP RM6 (B65807P0000R049) TDK EPCOS	под заказ	от 119.09 руб./шт от 200 шт
	B65807JR87, B65807J0000R087, 2*феррит N87 RM6 TDK EPCOS	под заказ	от 74.25 руб./шт от 150 шт
	B65807J400A48, B65807J0400A048, 2*феррит N48 RM6 TDK EPCOS	под заказ	от 69.04 руб./шт от 100 шт
	B65807N250A48, B65807N0250A048, 2*ферритN48 LP RM6 TDK EPCOS	под заказ	от 91.39 руб./шт от 100 шт
	B65807PR87, B65807P0000R087,2*ферритN87 LP RM6 TDK EPCOS	под заказ	от 77.44 руб./шт от 150 шт
	B65807CR48, B65807C0000R048, 2*феррит N48 RM6 TDK EPCOS	под заказ	от 59.43 руб./шт от 200 шт
	B65807J160A48, B65807J0160A048, 2*феррит N48 RM6 TDK EPCOS	под заказ	от 83.04 руб./шт от 100 шт

Фото	Наименование	Наличие	Цена
	L-KLS8-01140-HT-1.5-S, термоусадочная трубка 1.5/0.75 мм 2:1 черная (1м) (аналог для F32-1.5) KLS	6965 м.	от 4.37 руб./м за 1000 м
	L-KLS8-01140-HT-1.0-S, термоусадочная трубка 1/0.5 мм 2:1 черная (1м) (аналог для F32-1) KLS	4984 м.	от 4.16 руб./м за 1000 м
	ТУТ (HF)-4/2 желтая, термоусадочная трубка 2:1 4мм КВТ	32 м.	от 11.97 руб./м за 500 м

Производитель	TDK EPCOS
Компонент набора	ромбический
Тип	RM6
Материал магнитопровода	N26
Начальная магнитная проницаемость	2300
Конструктив магнитопровода	ромбический
Вес:	3 гр.
