B65807N250A48, B65807N0250A048, 2*ферритN48 LP RM6

Номенклатурный номер: 397643576
Производитель: TDK EPCOS

Номенклатурный номер: 397643576

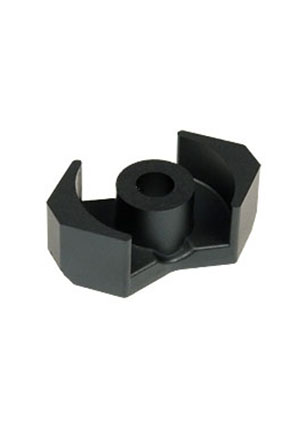

B65807N250A48, B65807N0250A048, 2*ферритN48 LP RM6 TDK EPCOS

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: B65807N250A48

Производитель	TDK EPCOS
Компонент набора	ромбический
Тип	RM6
все параметры

Наличие: под заказ

Поставка: по запросу менеджеру

Цены (уточняются по запросу на почту):

от 100 - 85.78 руб.

Сердечники серии RM (Rectangular Module – прямоугольный модуль) выпускаются в 8 типоразмерах в стандартном и низкопрофильном исполнении. Данная серия сердечников отличается компактностью и модульностью конструкции трансформаторов. Маркировка RM6 указывает на то, что сердечник с каркасом займут на печатной плате площадь 6х6 квадратов со стороной 2,54 мм.

Сердечники серии RM хорошо подходят для разработки:
- высокостабильных индуктивностей с высокой добротностью (марки ферритов N48, M33, K1)
- портативных трансформаторов и дросселей для источников питания в силовой электронике (диапазон частот до 500 кГц), ферриты марки T38, N30, T66, T57
- малогабаритных согласующих трансформаторов

Пример системы обозначения для сердечника B65813-J400-A87:
B65813 — код типоразмера ферритового сердечника RM10
J400 — величина зазора отобрана для обеспечения AL=400 нГн
A87 — материал сердечника N87. Величина разброса по AL составляет 3%
A, C, D — отверстие по центральному керну для использования подстроечного сердечника
F, N — пластмассовая втулка для подстроечника
E, J — без отверстия в центральном керне
P — низкопрофильная конструкция

Технические характеристики

Информация о бренде

Сайт производителя: TDK EPCOS
Все товары бренда: TDK EPCOS

Документация

B65807N250A48, B65807N0250A048, 2*ферритN48 LP RM6 (печатный каталог ПЛАТАН)

B65807N250A48 (datasheet)

Аналоги и замены для B65807N250A48 сравнить все

Фото	Наименование	Наличие	Цена
	B65807CR26, B65807C0000R026, 2*феррит N26 RM6 TDK EPCOS	598 шт.	от 82.00 руб./шт от 100 шт
	B65807JY42, B65807J0000Y042, 2*феррит T42 RM6 TDK EPCOS	под заказ	от 152.66 руб./шт от 50 шт
	B65807PR49, комплект 2 феррита N49 LP RM6 (B65807P0000R049) TDK EPCOS	под заказ	от 111.78 руб./шт от 200 шт
	B65807JR87, B65807J0000R087, 2*феррит N87 RM6 TDK EPCOS	под заказ	от 69.69 руб./шт от 150 шт
	B65807J400A48, B65807J0400A048, 2*феррит N48 RM6 TDK EPCOS	под заказ	от 64.81 руб./шт от 100 шт
	B65807PR87, B65807P0000R087,2*ферритN87 LP RM6 TDK EPCOS	под заказ	от 72.69 руб./шт от 150 шт
	B65807CR48, B65807C0000R048, 2*феррит N48 RM6 TDK EPCOS	под заказ	от 55.79 руб./шт от 200 шт
	B65807J160A48, B65807J0160A048, 2*феррит N48 RM6 TDK EPCOS	под заказ	от 77.94 руб./шт от 100 шт

Для подбора аналогов обратитесь в службу технической поддержки.

Фото	Наименование	Наличие	Цена
	CL-102-08, отвертка шлицевая (-) 200мм 5.0мм GoldTool	53 шт.	от 92.51 руб./шт за 100 шт

Производитель	TDK EPCOS
Компонент набора	ромбический
Тип	RM6
Материал магнитопровода	N48
Начальная магнитная проницаемость	2300
Конструктив магнитопровода	ромбический
Вес:	6 гр.
