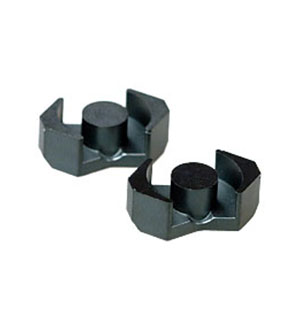

B65807JY42, B65807J0000Y042, 2*феррит T42 RM6

Номенклатурный номер: 9624
Производитель: TDK EPCOS

Номенклатурный номер: 9624

B65807JY42, B65807J0000Y042, 2*феррит T42 RM6 TDK EPCOS

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: B65807JY42

Производитель	TDK EPCOS
Компонент набора	ромбический
Тип	RM6
все параметры

Наличие: под заказ

Поставка: по запросу менеджеру

Цены (уточняются по запросу на почту):

от 50 - 162.64 руб.

Сердечники серии RM (Rectangular Module – прямоугольный модуль) выпускаются в 8 типоразмерах в стандартном и низкопрофильном исполнении. Данная серия сердечников отличается компактностью и модульностью конструкции трансформаторов. Маркировка RM6 указывает на то, что сердечник с каркасом займут на печатной плате площадь 6х6 квадратов со стороной 2,54 мм.

Сердечники серии RM хорошо подходят для разработки:
- высокостабильных индуктивностей с высокой добротностью (марки ферритов N48, M33, K1)
- портативных трансформаторов и дросселей для источников питания в силовой электронике (диапазон частот до 500 кГц), ферриты марки T38, N30, T66, T57
- малогабаритных согласующих трансформаторов

Пример системы обозначения для сердечника B65813-J400-A87:
B65813 — код типоразмера ферритового сердечника RM10
J400 — величина зазора отобрана для обеспечения AL=400 нГн
A87 — материал сердечника N87. Величина разброса по AL составляет 3%
A, C, D — отверстие по центральному керну для использования подстроечного сердечника
F, N — пластмассовая втулка для подстроечника
E, J — без отверстия в центральном керне
P — низкопрофильная конструкция

Технические характеристики

Информация о бренде

Сайт производителя: TDK EPCOS
Все товары бренда: TDK EPCOS

Документация

B65807JY42, B65807J0000Y042, 2*феррит T42 RM6 (печатный каталог ПЛАТАН)

Аналоги и замены для B65807JY42 сравнить все

Фото	Наименование	Наличие	Цена
	B65807CR26, B65807C0000R026, 2*феррит N26 RM6 TDK EPCOS	598 шт.	от 82.00 руб./шт от 100 шт
	B65807PR49, комплект 2 феррита N49 LP RM6 (B65807P0000R049) TDK EPCOS	под заказ	от 119.09 руб./шт от 200 шт
	B65807JR87, B65807J0000R087, 2*феррит N87 RM6 TDK EPCOS	под заказ	от 74.25 руб./шт от 150 шт
	B65807J400A48, B65807J0400A048, 2*феррит N48 RM6 TDK EPCOS	под заказ	от 69.04 руб./шт от 100 шт
	B65807N250A48, B65807N0250A048, 2*ферритN48 LP RM6 TDK EPCOS	под заказ	от 91.39 руб./шт от 100 шт
	B65807PR87, B65807P0000R087,2*ферритN87 LP RM6 TDK EPCOS	под заказ	от 77.44 руб./шт от 150 шт
	B65807CR48, B65807C0000R048, 2*феррит N48 RM6 TDK EPCOS	под заказ	от 59.43 руб./шт от 200 шт
	B65807J160A48, B65807J0160A048, 2*феррит N48 RM6 TDK EPCOS	под заказ	от 83.04 руб./шт от 100 шт

Фото	Наименование	Наличие	Цена
	ЭПСН- 40ВТ 230В, паяльник со см. жалом ф6мм дер.ручка нерж.корпус Слюдяная Фабрика	10 шт.	от 756.00 руб./шт за 30 шт
	ЭПСН- 25ВТ 230В, паяльник со см. жалом ф4мм дер.ручка нерж. корпус Слюдяная Фабрика	5 шт.	от 716.00 руб./шт за 30 шт
	ЭПЦН- 18ВТ 230В, паяльник дер.ручка жало Ф4мм Слюдяная Фабрика	2 шт.	от 411.00 руб./шт за 50 шт

Производитель	TDK EPCOS
Компонент набора	ромбический
Тип	RM6
Материал магнитопровода	T42
Начальная магнитная проницаемость	12000
Верхняя рабочая частота материала магнитопровода, кГц	3000
Конструктив магнитопровода	ромбический
