IGBT модули Mitsubishi Electric серии Т

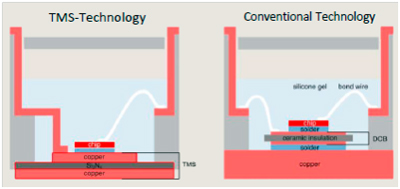

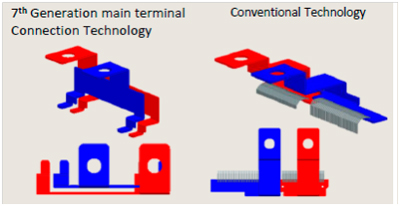

IGBT модули 7-го поколения от Mitsubishi Electric в стандартных корпусах на 650В, 1200В и 1700В выделяются отличной термостабильностью и разработаны для приложений с высокой плотностью мощности. Новые кристаллы CSTBT и диода обеспечивают высокую эффективность за счет сокращения динамических и статических потерь. Инновационная технология TMS корпусирования (Thick-Metal-Substrate) дает очень низкое термосопротивление, самоиндукцию корпуса и стойкость с продолжительным термошокам.

IGBT модули в стандартных корпусах 34 и 62мм значительно упрощают схемотехнику инвертеров средней мощности для таких приложений, как промышленные привода, альтернативные источники питания, UPS. Новый корпус 48мм для модулей на 300 и 400А позволяет дополнительно сократить габариты инвертера по сравнению с аналогичными моделями в корпусах 62мм, которые являются стандартом де-факто уже в течение десятилетия. 7ое поколение IGBT модулей Mitsubishi Electric расширяет модельный ряд корпусов 62мм более высокими токовыми номиналами. Если раньше предельными значениями для этого корпуса были 450А/1200В, то теперь доступны модели 600А/1200В. Это создает дополнительные преимущества в области управления мощностью, эффективностью, надежностью и даже частотой переключения.

Преимущества IGBT Т-серии
— Низкие потери
— 7-е поколение CSTBT кристаллов
— Низкая индуктивность корпуса
— Низкое внутреннее электрическое сопротивление
— Высокая теплопроводность
— Компактные размеры
— Высокая плотность мощности
— Широкий диапазон мощности
— Малый вес

DC-Link конденсаторы ShengYe

Каждый блок промышленных силовых источников питания (звено постоянного тока, фильтры ЭМС и выходные, выпрямители и ККМ, DC/DC конвертеры) требует применения надежных и высококачественных пленочных конденсаторов. Их эксплуатационные характеристики должны позволять работать в ВЧ и импульсных цепях, иметь низкое ESR, широкий диапазон рабочих температур, большие токи пульсаций и длительных срок службы.

Одним из самых важных типов пленочных конденсаторов, которые используются в мощных промышленных блоках питания, являются DC-Link конденсаторы. Они являются разделителем и буфером между выпрямленным напряжением и импульсным силовым блоком, защищают шину питания от скачков напряжения и ЭМП, а также отвечают за поддержку требуемого уровня напряжения в линии, компенсируя провалы входной сети и импульсные особенности токовой нагрузки на выходе. Поэтому к DC-Link конденсаторам предъявляются особые требования: они должны выдерживать высокие пульсирующие и рабочие токи, иметь высокое рабочее напряжение и номинальную емкость.

Представляем DC-Link конденсаторы китайского производителя ShengYe Electric серии DCLSY. Они выпускаются в алюминиевом корпусе с винтовыми терминалами и РР диэлектриком. Выпускаются модели на 600, 800, 900, 1100, 1200, 1300, 1500 и 2200В постоянного тока.

Технические характеристики

Электротехнические ленты из стеклоткани PPI

8415 – электроизоляционная лента из стекловолокна с термоотверждаемым силиконовым адгезивом (класс нагревостойкости H). Лента устойчива к истиранию, износу, разрыву при высокой термостойкости до 260С, характеристики подтверждены UL (Underwriters Laboratories).

Применение
— Удерживание и общая изоляция катушек и трансформаторов
— Укладка кабеля при высоких температурах
— Межфазовая изоляция
— Плотная обмотка катушек
— Укрепление краев отверстия
— Общая изоляция катушек и трансформаторов
— Объединение проводов в жгуты при высокой температуре
— Обмотка тяжелых катушек
— Крепление нагревательного кабеля

Характеристики
— Основа: стекловолокно
— Базовая толщина: 0.12 мм
— Тип адгезива: силиконовый
— Клеевое покрытие: одностороннее
— Общая толщина: 0.165 мм
— Цвет: белый
— Длина рулона: 33м, 50м, 66м

Модельный ряд

Импульсные AC-DC блоки питания в кожухе

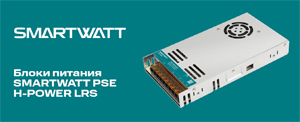

H-POWER – корпусная серия импульсных блоков питания, имеющая самый широкий мощностной ряд в линейке ИП SmartWatt, от 50 до 350Вт. Блоки питания PSE LRS выпускаются в кожухе для установки на монтажную панель.

Основная сфера применения источников питания серии H-POWER - питание потребителей на 12В и 24В DC посредством преобразования 220В переменного тока в стабилизированный постоянный. Например, для стабильного и надежного питания электронных компонентов внутри готовых изделий, роботов, медицинского оборудования, а также линий освещения и светодиодных лент, камер видеонаблюдения и охранных извещателей.

Блоки питания имеют три встроенные функции защиты: от короткого замыкания, перегрузки по току и перегрузки по напряжению. При срабатывании защиты происходит отключение напряжения на выходе ИП.

Преимущества
— Низкопрофильный корпус (30мм)
— Резерв по мощности составляет до 150% от номинального значения
— Степень защиты х3: от короткого замыкания, перегрузки по току и напряжению
— Широкий диапазон регулировки выходного напряжения ± 10% от номинального напряжения
— Высокая степень помехоустойчивости и низкое излучение электромагнитных помех
— Высокая эффективность, 88-90%
— Повышенная изоляция между входными и выходными разъемами, до 4000В
— Устойчивость к повышенному входному напряжению до 300 В (в течение 5 секунд) и вибрации до 5G

Технические характеристики
— Диапазон входного напряжения AC: 90-264 В (АС)
— Диапазон входного напряжения DC: 127-370 В (DC)
— Диапазон частот: 47-63 Гц
— Макс.входной ток (холодный старт): 60 А в сети 230 В (AC)
— Потеря мощности в режиме ожидания: 0.5 Вт
— Степень защиты: IP20
— Диапазон рабочих температур: -30…+70°С
— Относительная влажность воздуха: 20-90% без конденсата
— Тип подключения клемм: винтовой зажим
— Срок эксплуатации: 10 лет

Сферы применения
— Светодиодные ленты
— Автоматизированные торговые автоматы
— Системы контроля и доступа
— Системы тревожного оповещения
— Системы безопасности
— Системы видеонаблюдения
— Электронные компоненты внутри готовых изделий
— Промышленные роботы
— Автоматизированные линии непрерывного производства
