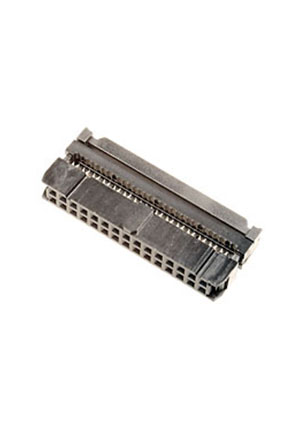

IDC-30F, гнездо на шлейф шаг 2.54мм (110-30TAK)

Номенклатурный номер: 30342
Производитель: NXU

Номенклатурный номер: 30342

IDC-30F, гнездо на шлейф шаг 2.54мм (110-30TAK) NXU

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: IDC-30F

Заводская упаковка: - по 70 шт.

Производитель	NXU
Серия	IDC
Функциональное назначение	розетка
Способ монтажа	наколка на плоский кабель
все параметры

Наличие: 4321 шт.

со склада в Москве

Цены :

от 1000 - 8.76 руб.
от 700 - 9.37 руб.
от 400 - 9.99 руб.
от 100 - 10.60 руб.
от 10 - 17.00 руб.

ЦЕНА СНИЖЕНА

Разъемы IDC (Insulation–Displacement Connector– разъем , смещающий изоляцию) получили название от способа присоединения кабеля. Такой способ называется прокалыванием. Контакты разъема (имеющие форму “ласточкин хвост”), прокалывая изоляцию провода, обеспечивают контакт с ним. При прокалывании провода происходит его деформация, обеспечивающая надежный контакт с низким сопротивлением. Для монтажа этих разъемов применяется специальный инструмент.
В комплекте разъема IDC может находиться защелка, которая предназначена для дополнительной фиксации плоского кабеля (шлейфа) в разъеме.
Разъемы IDC и их ответные части могут иметь специальный ключ, исключающий возможность неправильного соединения, что вместе с их невысокой стоимостью и быстротой монтажа, делает их применение целесообразным.
Разъемы IDC на плоский кабель (шлейф) нашли применение в компьютерной индустрии и радиоэлектронной промышленности для внутриблочных соединений.

Технические характеристики

Производитель	NXU
Серия	IDC
Функциональное назначение	розетка
Способ монтажа	наколка на плоский кабель
Шаг контактов,мм	2.54
Количество контактов	30
Материал изолятора	полибутилен
Сопротивление изолятора не менее,МОм	1000
Материал контактов	медь
Покрытие контактов	напыление золотом
Сопротивление контактов не более,Ом	0.015
Предельный ток,А	1
Предельное напряжение не менее,В	500 В в течение 1 мин.
Рабочая температура,оС	-40...105
Вес:	5 гр.

Информация о бренде

Сайт производителя: NXU
О производителе
Все товары бренда: NXU

Документация

IDC-30F, гнездо на шлейф шаг 2.54мм (110-30TAK) (печатный каталог ПЛАТАН)

IDC-30F (datasheet)

Аналоги и замены для IDC-30F сравнить все

Фото	Наименование	Наличие	Цена
	IDC-06F, гнездо на шлейф шаг 2.54мм (L-KLS1-204-06-B) KLS	5975 шт.	от 6.15 руб./шт от 1000 шт
	IDC-20F, гнездо на шлейф шаг 2.54мм (L-KLS1-204-20-B) KLS	5530 шт.	от 6.29 руб./шт от 1000 шт
	IDC-20F, гнездо на шлейф шаг 2.54мм (110-20TAK) NXU	5434 шт.	от 6.06 руб./шт от 1000 шт
	IDC-50F, гнездо на шлейф шаг 2.54мм (110-50TAK) NXU	166 шт.	от 14.94 руб./шт от 500 шт
	IDC1.27-100F, гнездо на шлейф шаг 1.27мм Just Make	38 шт.	от 74.50 руб./шт от 500 шт
	IDC-06F, гнездо на шлейф шаг 2.54мм (аналог DS1016-06MA2BB) KLS	под заказ	от 6.91 руб./шт от 500 шт
	IDC-06F, Разъём IDC RUICHI IDC-06F, 6 контактов RUICHI	поставка 2-3 раб.дня	от 5.57 руб./шт от 2640 шт
	IDC-30F защелка сред., Разъём IDC-30F RUICHI, защелка сред., 30 контактов RUICHI	поставка 2-3 раб.дня	от 0.88 руб./шт от 1000 шт
	IDC-26F, Разъём IDC-26F RUICHI, 26 контактов RUICHI	поставка 2-3 раб.дня	от 9.01 руб./шт от 40 шт

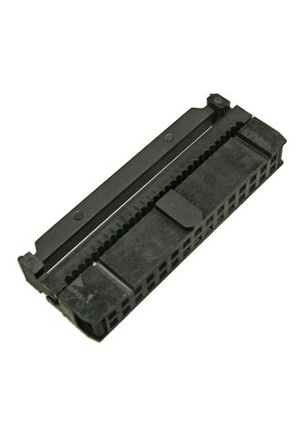

	IDC-30F, Разъём IDC-30F RUICHI,, 30 контактов RUICHI	поставка 2-3 раб.дня	от 12.77 руб./шт от 20 шт
