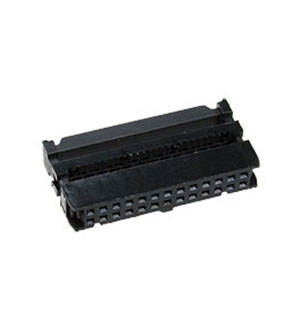

IDC-26F, гнездо на шлейф шаг 2.54мм (110-26TAK)

Номенклатурный номер: 669
Производитель: NXU

IDC-26F, гнездо на шлейф шаг 2.54мм (110-26TAK) NXU

Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 669
Артикул: IDC-26F
Производитель: NXU
Заводская упаковка: - по 84 шт.

IDC-26F (datasheet)

этот же товар с другими сроками поставки,
оптимизация цены от количества

Наличие: 158 шт.

Поставка: со склада в Москве

Цены :

от 1000 - 7.65 руб.
от 700 - 8.16 руб.
от 400 - 8.66 руб.
от 100 - 9.17 руб.
от 50 - 15.00 руб.

Описание

Разъемы IDC (Insulation–Displacement Connector– разъем , смещающий изоляцию) получили название от способа присоединения кабеля. Такой способ называется прокалыванием. Контакты разъема (имеющие форму “ласточкин хвост”), прокалывая изоляцию провода, обеспечивают контакт с ним. При прокалывании провода происходит его деформация, обеспечивающая надежный контакт с низким сопротивлением. Для монтажа этих разъемов применяется специальный инструмент.
В комплекте разъема IDC может находиться защелка, которая предназначена для дополнительной фиксации плоского кабеля (шлейфа) в разъеме.
Разъемы IDC и их ответные части могут иметь специальный ключ, исключающий возможность неправильного соединения, что вместе с их невысокой стоимостью и быстротой монтажа, делает их применение целесообразным.
Разъемы IDC на плоский кабель (шлейф) нашли применение в компьютерной индустрии и радиоэлектронной промышленности для внутриблочных соединений.

Технические
характеристики

Технические характеристики

Серия	IDC
Производитель	NXU
Функциональное назначение	розетка
Способ монтажа	наколка на плоский кабель
Шаг контактов,мм	2.54
Количество контактов	26
Материал изолятора	полибутилен
Сопротивление изолятора не менее,МОм	1000
Материал контактов	медь
Покрытие контактов	напыление золотом
Сопротивление контактов не более,Ом	0.015
Предельный ток,А	1
Предельное напряжение не менее,В	500 В в течение 1 мин.
Рабочая температура,оС	-40...105
Вес:	5 гр.

Документация

IDC-26F, гнездо на шлейф шаг 2.54мм (110-26TAK) (печатный каталог ПЛАТАН)

IDC-26F (datasheet)

Сайт производителя: NXU

Доставка

Мы работаем с разными грузовыми компаниями:

самовывоз из офиса в Москве
курьерская доставка по Москве и С.-Петербургу
ПВЗ Яндекс-Доставка, СДЭК
почта России
экспресс-доставки: Деловые линии, MajorExpress, ТК Энергия

Оплатить товар можно:

Банковским переводом
Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
Пластиковой картой Visa/MasterCard/Мир (кроме клиентов с самовывозом из Санкт-Петербурга)

Указано наличие на складе. Цены указаны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с п. 2 ст. 437 ГК РФ. При заказе через сайт счет на оплату выставляется в онлайн-режиме и товар резервируется на 3 рабочих дня.

Наименование	Цены, руб. с НДС	Условие поставки	Наличие
IDC-26F, гнездо на шлейф шаг 2.54мм (110-26TAK) NXU номенклатурный номер 669	от 1000 - 7.65 от 700 - 8.16 от 400 - 8.66 от 100 - 9.17 от 1 - 15.00	со склада	158 шт. мин.заказ 50
IDC-26F, Разъём IDC-26F RUICHI, 26 контактов RUICHI номенклатурный номер 2017142001	от 600 - 9.06 от 420 - 9.94 от 240 - 10.82 от 60 - 11.70 Потребуется 100% предоплата	2-3 раб.дня	11088 шт. мин.заказ 157
IDC-26F, Разъёмы на провод RUICHI номенклатурный номер 2015749093	от 4 - 11.51 от 3 - 11.54 от 3 - 11.57 от 2 - 11.60 от 1 - 12.00 Потребуется 100% предоплата	2-3 раб.дня	8253 шт. мин.заказ 1
